NOV. 2019 AUTOMATION SOLUTIONS TEAM
全伺服丝网印刷机成功案例

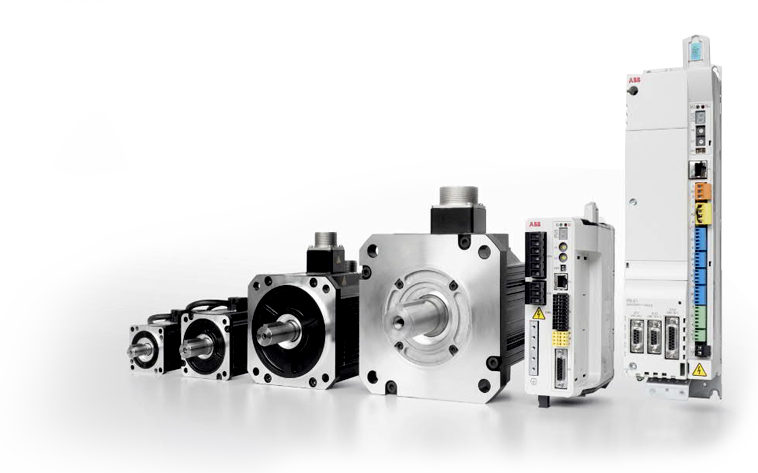

基于Microflex e190 & ESM伺服电机
项目案例介绍
-
背景及优势
丝网印刷是制作大型广告必不可少的印刷手段。丝网印刷应用前景广阔，市场潜力巨大。丝印不受规格的影响，印刷长度可达几米至几十米。丝网印刷成本低，丝印的承印物材料广泛，经济合算，工艺灵活，适合于批量生产。 -
说明介绍
丝网印刷机是用丝网印版施印的机器，属于印刷机的一种。丝网印刷机是利用丝网工艺生产印刷品的机器或设备的总称。可分为平面丝网印刷机、曲面丝网印刷机、转式丝网印刷机等。丝网印刷机可以在多种材料上印刷文字和图像，并可采用多种油墨。 -
结构及原理
丝网印刷机共4个伺服轴，分别为：旋转轴、刮刀轴、上下轴和网轴；工作循环：给件→定位→落版→降刮墨板、升回墨板→刮墨行程→升刮墨板→降回墨板→抬版→回墨行程→解除定位→收件，即完成一个工作循环
解决方案介绍
-
功能特点
高效、节能、安全环保、成品合格率高；节省人工、产品自动计数等特点，在各种丝网印刷机中占据领先优势 -
方案特点
实时工业以太网控制，系统响应更快，更稳定，同时抗干扰能力更强? 方案开放性与灵活性强，可连接第三方控制器，方便拓展 -
系统说明
欧姆龙PLC，EtherCAT实时工业以太网总线控制 – 核心控制使用4套ABB伺服控制系统，跟随主轴(虚轴)实现1轴位置同步，3轴电子凸轮运行
